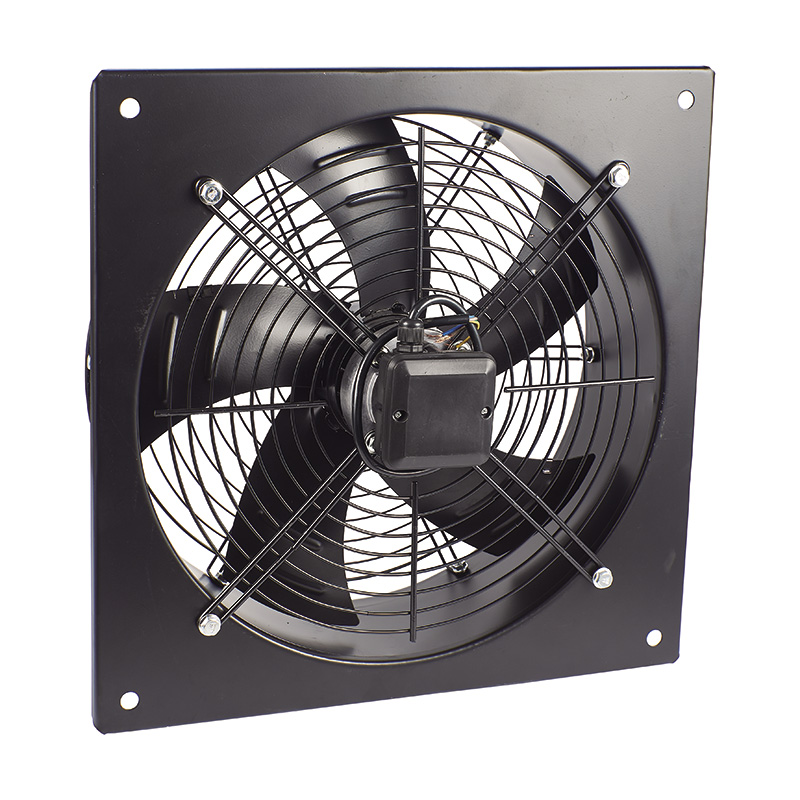

Квадратный внешнероторный осевой вентилятор YWF

Квадратный внешнероторный осевой вентилятор YWF

Вентилятор с внешним ротором серии YWF – это новый продукт, разработанный нашей компанией после многократных исследований и опытного производства. По сравнению с обычным осевым вентилятором, вентилятор имеет высокую эффективность, низкий уровень шума, низкую вибрацию, компактную структуру, красивый внешний вид, рабочее колесо непосредственно закреплено на внешнем роторе внешней окружности, так что осевой размер короче, и его успешное развитие является большим прорывом в осевом вентиляторе достиг международного передового уровня. Эта серия вентиляторов была удостоена ряда национальных патентов, эта серия вентиляторов благодаря высокой эффективности, полностью закрыта, низкий уровень шума, низкая вибрация, короткие осевые размеры, свободные от обслуживания и другие характеристики, и поэтому более широко применимы случаи, не только заменить обычный осевой вентилятор, но также может быть использован на кухне и ванной комнате, промышленных и горнодобывающих предприятий и других нефти, дыма, пыли и других более серьезных случаях.

Отправить заявку

  

Описание

маркер

Вентилятор с внешним ротором серии YWF - это новый продукт, разработанный нашей компанией после многократных исследований и опытного производства. По сравнению с обычным осевым вентилятором, вентилятор имеет высокую эффективность, низкий уровень шума, низкую вибрацию, компактную структуру, красивый внешний вид, рабочее колесо непосредственно закреплено на внешнем роторе внешней окружности, так что осевой размер короче, и его успешное развитие является большим прорывом в осевом вентиляторе достиг международного передового уровня. Эта серия вентиляторов была удостоена ряда национальных патентов, эта серия вентиляторов благодаря высокой эффективности, полностью закрыта, низкий уровень шума, низкая вибрация, короткие осевые размеры, свободные от обслуживания и другие характеристики, и поэтому более широко применимы случаи, не только заменить обычный осевой вентилятор, но также может быть использован на кухне и ванной комнате, промышленных и горнодобывающих предприятий и других нефти, дыма, пыли и других более серьезных случаях.

Двигатель применим к обычной температуре окружающей среды -30 градусов ~ 60 градусов, на высоте 1000 метров или меньше.

Основные технические параметры‌
модель	Напряжение （В）	частота （гц）	Мощность （Вт）	Скорость вращения （об/мин）	Расход воздуха （м³/ч）	Статическое давление （Па）	Шум дБ(А)
YWF 2-200	220/380	50	80	2600	1080	120	55
YWF 4-200	220/380	50	55	1400	780	60	50
YWF 2-250	220/380	50	120	2600	1850	190	65
YWF 4-250	220/380	50	60	1400	1250	60	55
YWF 2-300	220/380	50	180	2600	3250	210	66
YWF 4-300	220/380	50	80	1400	1950	70	60
YWF 2-350	220/380	50	420	2600	4850	225	73
YWF 4-350	220/380	50	130	1400	3270	93	64
YWF 2-400	220/380	50	580	2600	6480	240	74
YWF 4-400	220/380	50	190	1400	4800	125	68
YWF 4-450	220/380	50	280	1400	5410	150	70
YWF 4-500	220/380	50	370	1400	8850	190	72
YWF 4-550	220/380	50	550	1400	10800	215	74
YWF 4-600	220/380	50	750	1400	13000	230	75

модель	L （мм）	L1 （мм）	H （мм）	h （мм）	4-Φn （мм）	односторонний сетчатый кожух （мм）					двусторонний сетчатый кожух （мм）
модель	L （мм）	L1 （мм）	H （мм）	h （мм）	4-Φn （мм）	ΦD	Φd	W	A	B	ΦD	Φd	W	B
Φ200	270	220	270	220	4-Φ13	220	200	90	54	12	220	200	90	12
Φ250	320	270	320	270	4-Φ13	370	250	76	54	12	370	250	100	12
Φ300	370	340	370	340	4-Φ13	325	300	91	54	12	325	300	106	12
Φ350	420	370	420	370	4-Φ13	375	350	121.5	47	12	375	350	136.5	12
Φ400	470	420	470	420	4-Φ13	425	400	130	47	12	425	400	140.5	12
Φ450	520	470	520	470	4-Φ13	475	450	143	47	12	475	450	152.5	12
Φ500	570	520	570	520	4-Φ13	525	500	141	50	12	525	500	153	12
Φ550	620	570	620	570	4-Φ13	575	550	154	50	12	575	550	167	12
Φ600	670	/	670	/	4-Φ13	620	600	171	50	/	625	600	185	/
