Шкафной дымоудаляющий вентилятор высокого давления с низким уровнем шума GDT представляет собой специализированную разработку нашей компании, созданную на базе многолопастных низкошумных и задне-наклонных высоконапорных вентиляторов специально для систем кухонного дымоудаления. Конструкция сочетает высокое давление задне-наклонных моделей с низким уровнем шума многолопастных вентиляторов. Все модели серии обеспечивают статическое давление свыше 1000 Па, что позволяет эффективно работать в сложных системах вентиляции современных городов. Простая конструкция, устойчивая работа, высокая производительность, значительное статическое давление, низкий уровень шума и способность преодолевать высокое сопротивление – ключевые преимущества данного оборудования.
Шкафной дымоудаляющий вентилятор высокого давления с низким уровнем шума GDT представляет собой специализированную разработку нашей компании, созданную на базе многолопастных низкошумных и задне-наклонных высоконапорных вентиляторов специально для систем кухонного дымоудаления. Конструкция сочетает высокое давление задне-наклонных моделей с низким уровнем шума многолопастных вентиляторов. Все модели серии обеспечивают статическое давление свыше 1000 Па, что позволяет эффективно работать в сложных системах вентиляции современных городов. Простая конструкция, устойчивая работа, высокая производительность, значительное статическое давление, низкий уровень шума и способность преодолевать высокое сопротивление - ключевые преимущества данного оборудования.
Вентилятор выпускается в пяти типоразмерах: 400, 480, 540, 600 и 630 мм.
Доступно семь вариантов мощности двигателя: 4 кВт, 5,5 кВт, 7,5 кВт, 11 кВт, 15 кВт, 18,5 кВт и 22 кВт.
Максимальная производительность вентилятора составляет 40000 м³/ч при максимальном полном давлении 1300 Па и статическом давлении до 1200 Па.
| Основные технические характеристики | ||||||||
| модель | мощность （кВт） |
Скорость вращения (об/мин) |
Расход воздуха (м³/ч) |
Полное давление (Па) |
Статическое давление (Па) |
Ведущее колесо |
Ведомое колесо |
Конвейерная лента |
| 400 | 4 KW-4 | 1080 | 10086 | 562 | 410 | 2B-150-28 | 2B-200-28 | B1905 |
| 8092 | 644 | 547 | ||||||
| 7079 | 650 | 576 | ||||||
| 6028 | 655 | 601 | ||||||
| 5198 | 647 | 607 | ||||||
| 5.5 KW-4 | 1200 | 12049 | 657 | 440 | 2B-166-38 | B1981 | ||
| 10190 | 736 | 581 | ||||||
| 9088 | 777 | 654 | ||||||
| 8048 | 809 | 713 | ||||||
| 6504 | 808 | 745 | ||||||
| 7.5 KW-4 | 1300 | 14015 | 719 | 422 | 2B-180-38 | |||
| 12055 | 858 | 639 | ||||||
| 11068 | 923 | 739 | ||||||
| 9050 | 965 | 842 | ||||||
| 7142 | 974 | 897 | ||||||
| 7.5 KW-4 | 1340 | 14046 | 862 | 569 | 2B-186-38 | |||
| 12048 | 928 | 712 | ||||||
| 11101 | 988 | 806 | ||||||
| 9166 | 1031 | 907 | ||||||
| 7166 | 1056 | 980 | ||||||
| 480 | 5.5 KW-4 | 970 | 15093 | 648 | 450 | 3B-148-38 | 3B-220-38 | B2134 |
| 13111 | 702 | 553 | ||||||
| 11082 | 757 | 650 | ||||||
| 9021 | 731 | 660 | ||||||
| 8298 | 745 | 685 | ||||||
| 7.5 KW-4 | 1050 | 17062 | 800 | 548 | 3B-160-38 | |||
| 15109 | 868 | 671 | ||||||
| 13164 | 922 | 771 | ||||||
| 11090 | 955 | 849 | ||||||
| 8809 | 932 | 865 | ||||||
| 11KW-4 | 1160 | 20471 | 917 | 554 | 3B-175-42 | B2210 | ||
| 18013 | 1004 | 723 | ||||||
| 15033 | 1113 | 918 | ||||||
| 13066 | 1155 | 1008 | ||||||
| 10744 | 1145 | 1045 | ||||||
| 540 | 7.5 KW-4 | 920 | 18219 | 785 | 606 | 3B-148-38 | 3B-230-38 | B2261 |
| 16080 | 839 | 699 | ||||||
| 14126 | 843 | 735 | ||||||
| 12067 | 847 | 768 | ||||||
| 10694 | 791 | 729 | ||||||
| 11 KW-4 | 1050 | 22399 | 909 | 637 | 3B-165-42 | B2337 | ||
| 19104 | 1042 | 845 | ||||||
| 16919 | 1070 | 916 | ||||||
| 15071 | 1094 | 971 | ||||||
| 12166 | 1079 | 999 | ||||||
| 15 KW-4 | 1110 | 25507 | 1010 | 658 | 3B-175-42 | |||
| 23044 | 1149 | 862 | ||||||
| 20214 | 1213 | 993 | ||||||
| 18112 | 1247 | 1070 | ||||||
| 16341 | 1258 | 1114 | ||||||
| 600 | 11KW-4 | 880 | 24949 | 844 | 623 | 4B-150-42 | 4B-250-48 | B2464 |
| 22117 | 938 | 765 | ||||||
| 20223 | 971 | 826 | ||||||
| 18566 | 978 | 856 | ||||||
| 16043 | 941 | 850 | ||||||
| 15 KW-4 | 935 | 29203 | 959 | 676 | 4B-160-42 | |||
| 26129 | 1009 | 766 | ||||||
| 23093 | 1100 | 911 | ||||||
| 21155 | 1136 | 978 | ||||||
| 18846 | 1126 | 1000 | ||||||
| 18.5 KW-4 | 1020 | 34321 | 1038 | 712 | 4B-174-48 | B2540 | ||
| 28202 | 1099 | 817 | ||||||
| 25178 | 1188 | 964 | ||||||
| 21517 | 1281 | 1117 | ||||||
| 17014 | 1245 | 1142 | ||||||
| 630 | 18.5 KW-4 | 890 | 37636 | 1038 | 708 | 4B-170-48 | 4B-280-48 | B2693 |
| 30114 | 1136 | 871 | ||||||
| 27055 | 1132 | 919 | ||||||
| 24150 | 1148 | 978 | ||||||
| 22025 | 1168 | 1027 | ||||||
| 22 KW-4 | 920 | 39493 | 1156 | 788 | 4B-174-48 | |||
| 33045 | 1219 | 900 | ||||||
| 28253 | 1271 | 1038 | ||||||
| 23177 | 1296 | 1140 | ||||||
| 21124 | 1293 | 1164 | ||||||

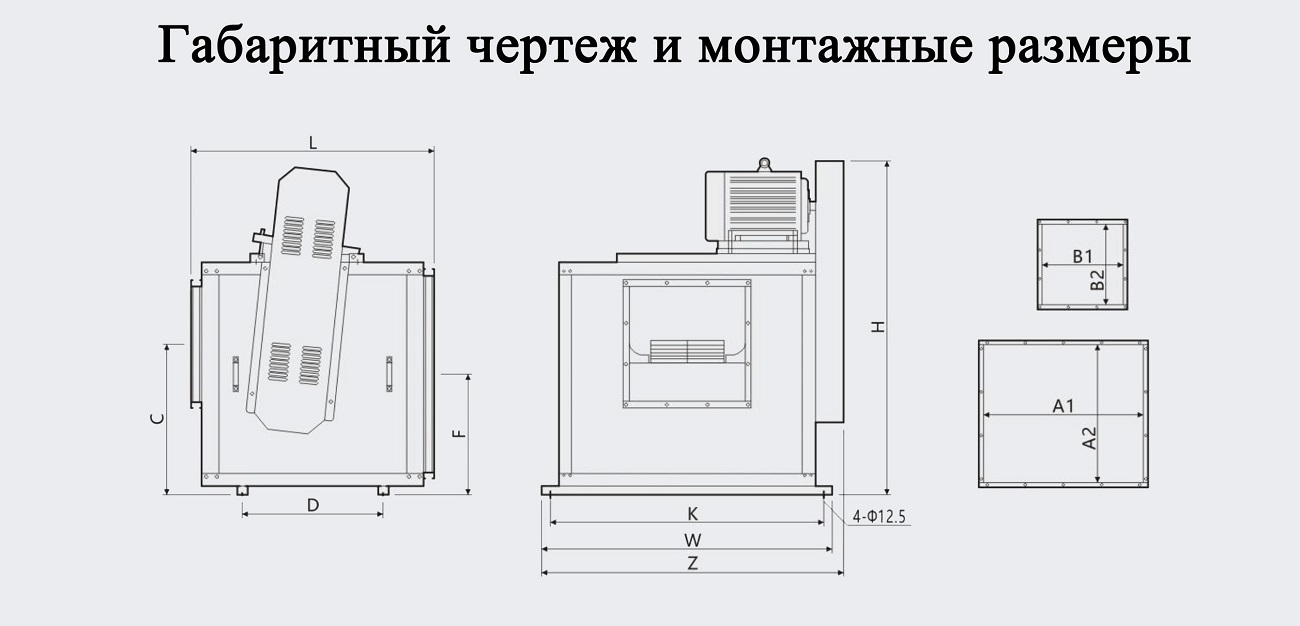

| Mодель | Воздухозаборник | Воздуховыпускное отверстие | Габаритные и монтажные размеры | ||||||||||
| A1 | A2 | B1 | B2 | Длина*Ширина*Высота | L | D | C | F | H | K | W | Z | |
| 400 | 790*685 | 440*400 | 925*1085*1235 | 925 | 485 | 540 | 448 | 1235 | 1000 | 1080 | 1085 | ||
| 480 | 930*820 | 480*480 | 1040*1245*1415 | 1040 | 610 | 635 | 515 | 1415 | 1140 | 1220 | 1245 | ||
| 540 | 1070*920 | 540*540 | 1140*1385*1525 | 1140 | 660 | 705 | 565 | 1525 | 1280 | 1360 | 1385 | ||
| 600 | 1190*1020 | 600*600 | 1200*1530*1685 | 1200 | 800 | 815 | 655 | 1685 | 1400 | 1480 | 1530 | ||
| 630 | 1270*1120 | 630*630 | 1300*1610*1800 | 1300 | 860 | 900 | 705 | 1800 | 1480 | 1560 | 1610 | ||
